Gerador de Energia Fotovoltaico com potência de 5,55 kWp


|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel:

Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 84,8% aos 25 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 555W
Tensão no ponto máximo de potência - 40,99V
Corrente no ponto máximo de potência - 13,87A
Tensão em Circuito Aberto - 49,52V
Corrente de Curto Circuito - 14,12A
Eficiência = 21,48%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68




|INFORMAÇÕES TÉCNICAS DO INVERSOR|

Configurações da entrada CC:
Potência Máxima de Entrada 6,6Kwp
Tensão Máxima: 600Vcc
Tensão de Partida 50V
Tensão nominal: 360Vcc
Range por MPPT: 40 a 550V
Números de MPPT: 1
Números de string por MPPT: 1
Máxima corrente por MPPT: 16A
Máx. corrente de curto- circuito
por rastreador MPP: 25A

Configurações da Saída CA:
Potência nominal: 3,3KW
Máx. Potência AC: 3,3KW a 40°C.
Tensão CA nominal(intervalo) - 220V (154-288V)
Frequencia:50/60 Hz (45-55Hz/57-63 Hz)
Corrente máxima: 15A
Eficiência Máxima 97,6%

Dispositivos de proteção
Monitoramento de corrente de string FV
Detecção de Resistência de Isolamento FV
Monitoramento de corrente residual
Proteção contra polaridade reversa CC
Proteção anti-ilhamento
Proteção Sobrecorrente de Saída
Proteção de Curto de Saída
Proteção de Sobretensão de Saída
Chave seccionadora CC
Proteção Contra Surtos CC (DPS)
Proteção Contra Surtos CA (DPS)
AFCI
Partida noturna por energia CA

Dados gerais
Faixa de temperatura operacional : -25°C a +60°C
Topologia: Sem transformador
Resfriamento de ar inteligente
Proteção IP: 66
Conector CC: Staubli MC4

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 25 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
1 Arranjo de 10 Paineis em série na MPPT1
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumentoda conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidênciade irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

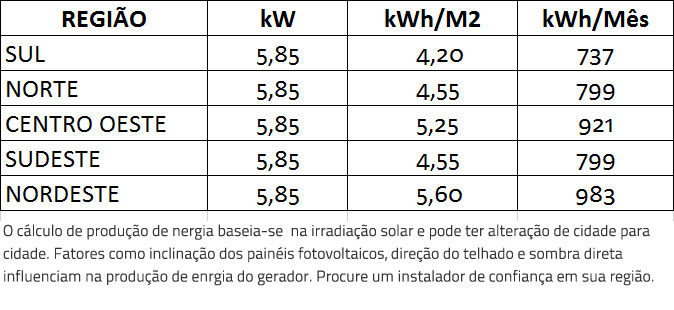

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

::

O gerador de energia fotovoltaico de 5,55 kWp é composto por:
2 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
3 ESTRUTURA SOLAR GROUP KSMTL240X000MD04 KIT PERFIS SMART PARA TRIANGULO L 4 MODULOS
3 ESTRUTURA SOLAR GROUP ASMTL240X000MD04 KIT ACESSORIOS SMART PARA TRIANGULO L 4 MODULOS
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 VERMELHO
10 PAINEL SOLAR JINKO JKM555M-72HL4-V TIGER PRO 555W 144 CEL. P TYPE MONO 21,48% EFICIENCIA
1 INVERSOR SOLAR GOODWE ON GRID GW3300-XS-30 3,3KW MONOFASICO 220V 1MPPT AFCI MONITORAMENTO

Peso bruto: 321,98Kg
Dimensão: 113cm x 120cm x 230cm (Altura x Largura x Comprimento)
NCM: 85017210
